01. Datos de máquina

Tolva de recepción de material de gran capacidad
0,4 m3
_______________________________________________________________________________________________________________________________________________
Fabricado en chapa SAE1010 plegada y corte láser
1.2/ 1.6/ 3.2 mm
_______________________________________________________________________________________________________________________________________________

Airlock: 1 Motorreductor
1 HP trifásico
_______________________________________________________________________________________________________________________________________________

Sopladores/ Turbinas
4x1,2 KW
_______________________________________________________________________________________________________________________________________________

Removedores: 1 Motorreductor
1 HP trifásico
_______________________________________________________________________________________________________________________________________________

Peso (sin accesorios)
130 kg.
_______________________________________________________________________________________________________________________________________________

Dimensiones (PXAXH)
920mm x 750mm x 1500mm
_______________________________________________________________________________________________________________________________________________

Conexión de manguera
ø60mm
_______________________________________________________________________________________________________________________________________________

Potencia de conexión
230 V/17 Amp
_______________________________________________________________________________________________________________________________________________

Cantidad de procesamiento (máxima teórica)
800 kg/h
_______________________________________________________________________________________________________________________________________________

Volumen nominal tolva
180 lts
_______________________________________________________________________________________________________________________________________________

Potencia
5.5 Kw
_______________________________________________________________________________________________________________________________________________

ø de aspiración
ø101mm

02. Estructura de la máquina

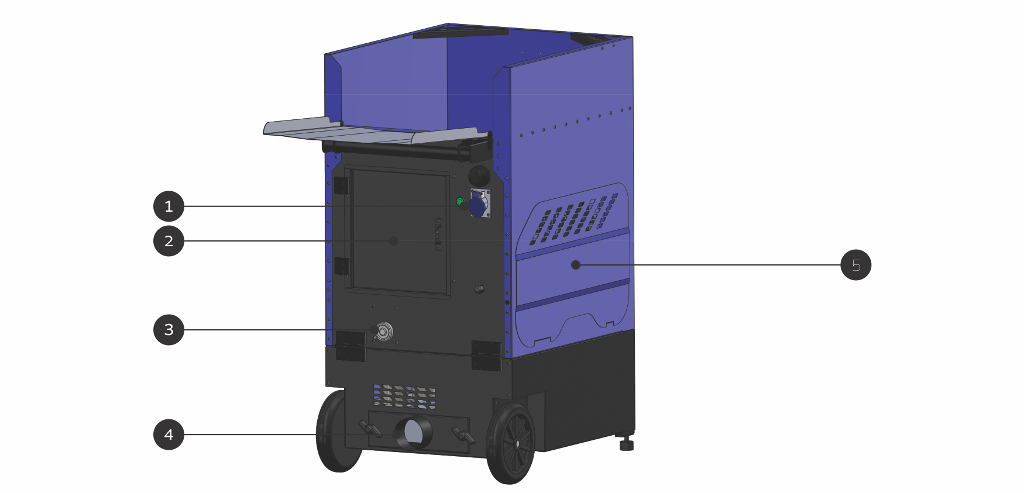

Referencias (Figura 1)
1) Visor: panel transparente para ver la cantidad de fibra en la tolva.
2) Manijas: para fácil manipulación y traslado..
3) Trabas: al abrirlas se podrá abrir la máquina..

4) Bandeja de carga: tapa de acceso de materia prima rebatible..
5) Tablero de comando: pantalla táctil con acceso a diversas funciones (Ver sección 5.2).
6) Regulador de esclusa: con ajuste numerado.
7) Ruedas: para fácil traslado en obra.
8) Salida de celulosa: con conexión para manguera de 63mm.

Referencias (Figura 2)
7) Tablero Eléctrico: de alimentación monofásica.
8) Tablero de comando: don comando de funciones y potenciómetro digital.
9) Salida de celulosa: con conexión de manguera de 63mm.


Referencias (Figura 3)
10) Brazo triturador: Deshace el material en pequeños trozos.
11) Esclusa: Proporciona un flujo medido.
12) Airlock
